Elemento Superdri®
Descrição:
Agora é possível a remoção
de água dissolvida no óleo isolante sem necessidade
de sistema de vácuo e aquecimento. Os elementos
Superdri foram especialmente desenvolvidos para desidratar
óleo isolante a níveis inferiores a 10 ppm e é mais uma
ferramenta para empresas
de energia elétrica reduzirem seus custos de manuseio de
óleo em campo e secagem de transformadores energizados.

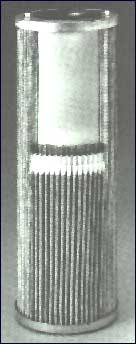

Elementos SuperDri modelos SD-718,SD-807 e SD-1107
Diversos tamanhos para emprego em vasos já existentes.
Características:
Retira água dissolvida no óleo isolante de transformadores
Reduz a umidade no óleo de transformador para menos de
10ppm sem aquecimento e vácuo.
Projetado especialmente para secagem de óleo isolante.
Reduz o conteúdo de água para menos de 10ppm
em uma passada.
Diversos modelos disponíveis para emprego em muitos vasos industriais
já existentes.
Não retira inibidores de oxidação
Considerações especiais:
Os elementos Superdri não
são projetados para retirada de particulados ou água livre.
Caso haja suspeita de contaminação recomenda-se
usar pré-filtro com elementos micronicos
ou Aquacon de ½ mícra.
Aplicações:
Os elementos Superdri são
projetados para situações onde há processamento
de óleo para retirada de água dissolvida. A seguir
apresentamos algumas dessas situações:
Em substituição à termo-vácuo em operações de enchimento
de transformadores novos ou reparados.
Filtração em campo de óleo isolante novo armazenado em
tambores antes de sua efetiva transferência para o
transformador. Assegura-se desta forma nível de água
dissolvida inferior a 10 ppm e tranquiliza quanto a segurança
do manuseio caso tenha havido contaminação do óleo antes de
seu aproveitamento.
Secagem de óleo empregada em disjuntores e comutadores de alta tensão
sensíveis a água dissolvida.
SD-718P3
Aplicação Típica
Elemento Superdri para comutador de derivações em carga.:
Nos compartimentos das chaves comutadoras
onde há respiro através de sílica - gel, pode
haver excesso de umidade (acima de 40ppm). A umidade combinada com
o calor e o arco elétrico da comutação degrada
o óleo de forma acelerada.
Desta forma, a remoção
contínua de água dissolvida estende a qualidade do
óleo, aumenta o intervalo entre manutenções
e facilita os serviços de manutenção.
O elemento Superdri tipo SD-718P3 além de retirar água
dissolvida, possui elemento filtrante de 0,3 mícron para
retenção de particulados.
Aplicações:
Utilizar elemento SD-718P3 para melhorar a rigidez dielétrica
e diminuir a umidade do óleo das chaves comutadoras.
Instalar sistema de filtração de óleo com
uso de elemento SD-718P3 em comutadores novos ou já instalados.
