  Manômetros

Manômetro Diferencial de Pressão

Trabalhamos com as melhores marcas internacionais do mercado. Estes medem apenas a diferença da pressão de entrada com a de saída, apontando o momento de troca do elemento filtrante, saturação. EX: Pressão de entrada 60 PSI e saída 50 PSI, a diferença são 10 PSI, esta será a leitura diferencial apontada pelo manômetro acoplado ao seu filtro. Veja na tabela abaixo os gráficos de monitoramento do Diferencial de Pressão

Marcas Dimensões Tipo
  • Gammon
  • Velcon
  • 1 ¼”
  • 1” ¼”
  • Pistão, escala graduada ou colorida
  • Burbon, escala colorida Ponteira

GAMMON – Alta pressão e precisão

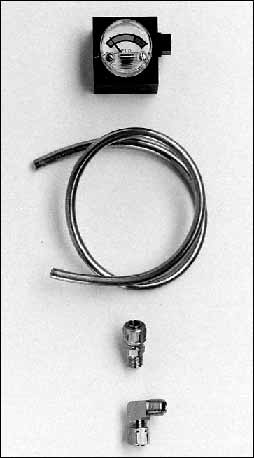

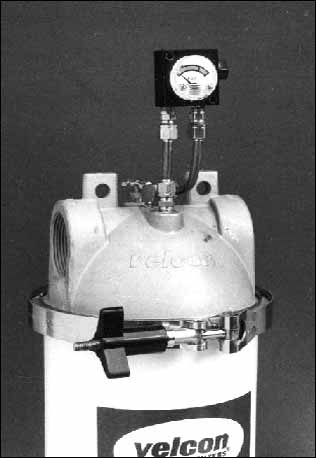

Velcon para VF-61EP1/2 e VF-71


http://www.velcon.com/datasheet/1715-R3Rev10_96.pdf



Formulário para Monitoramento da Diferença de Pressão

Exemplo de preenchimento Formulário - em branco
Tabela Manômetro Tabela Excel
Clique e veja no tamanho real!



  Manutenção de Manômetro: Gammon

  1. Quebra do vidro, por fechamento total de todos os alívios do vaso filtrante, ou por impactos com ferramentas de mau uso. Ao substituir o vidro NÃO SOBRE APERTE OS PARAFUSOS!
  2. Substituição do elemento filtrante, somente após 4 anos de uso, ou combustível extremamente contaminado.

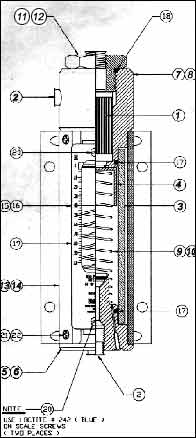

Lista de componentes Desenho em corte Lista de componentes
  1. Elemento Filtrante
  2. Plug plástico (superior pressão de Entrada / inferior Saída)
  3. Cilindro de Vidro
  4. Pistão
  5. Flange Inferior - Alumínio
  6. Flange Inferior - Inox
  7. Flange superior - Alumínio
  8. Flange superior - Inox
  9. Mola do pistão – 0 a 15 PSI
  10. Mola do pistão – 0 a 30 PSI
  11. Parafuso de purga - Alumínio
  12. Parafuso de purga - Inox
  13. Gaiola - Alumínio
  14. Gaiola - Inox
  15. Escala de pressão – 0 a 15 PSI
  16. Escala de pressão – 0 a 30 PSI
  17. O´ring da flange superior interno
  18. O´ring da tampa da flange superior
  19. Plástico de proteção (descartável)
  20. Parafuso de fixação da escala
  21. Parafuso do corpo – Maior cabeça
  22. Parafuso do corpo
