Divisão DIESEL.:


Linha: Liquid Controls – LC
Manutenção de Medidores.: LC




  Linha: Liquid Controls – LC


  Adaptado para Garagens de ônibus!
1) Medidor M-5-A-1 c/ entrada e saída laterais 2) Medidor M-5-A-1 c/ entrada e saída pelo fundo


3) Cavalete M-5-A-1 c/ mangueira 5 m e bico 1” 4) Cavalete M-5-A-1 c/ filtro VF-61 e mangueira 15m




 Manutenção de Medidores.: LC


  Adaptado para Garagens de ônibus!
Existem apenas possibilidades de quebra do medidor, penetração de impureza (sólida ou água) e desgaste após 6 anos. Para ambos os casos é necessário a abertura do bloco medidor.

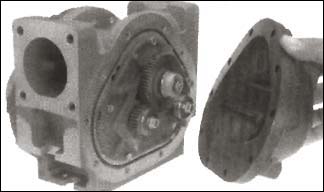

Como Abrir o Medidor LC

1) Solte os 10 parafusos da tampa do fundo 2) Solte os 5 parafusos sextavados

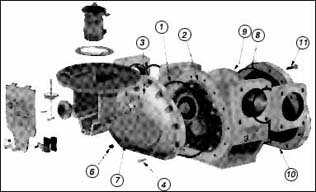

3) Remova o prato de engrenagens 4) Identifique as peças necessárias
  1. O´ring da tampa frontal,
  2. Ranhura, canal de o´ring,
  3. Tampa frontal,4. Parafuso sextavado,
  4. Parafuso de dreno,
  1. furação do dreno,
  2. O´ring da tampa do fundo,
  3. Ranhura, canal de o´ring da tampa do fundo,
  4. Tampa do fundo,11. Parafuso sextavado




Como Abrir o Contador

1) Prato de engrenagem 2) Contador e carretéis numéricos



Cique na figura para ver a imagem no tamanho real!
